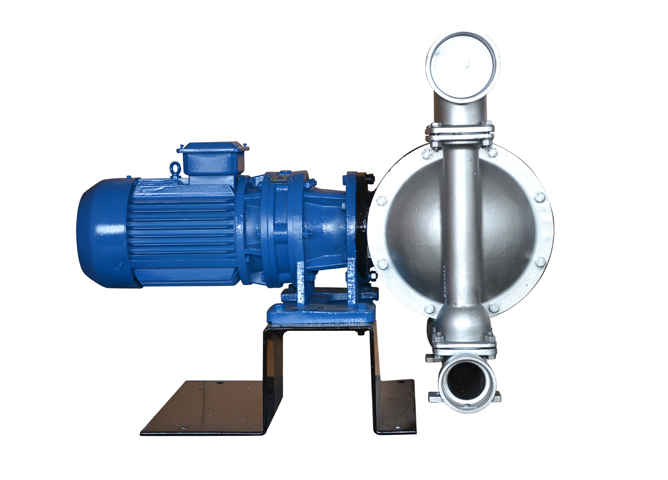

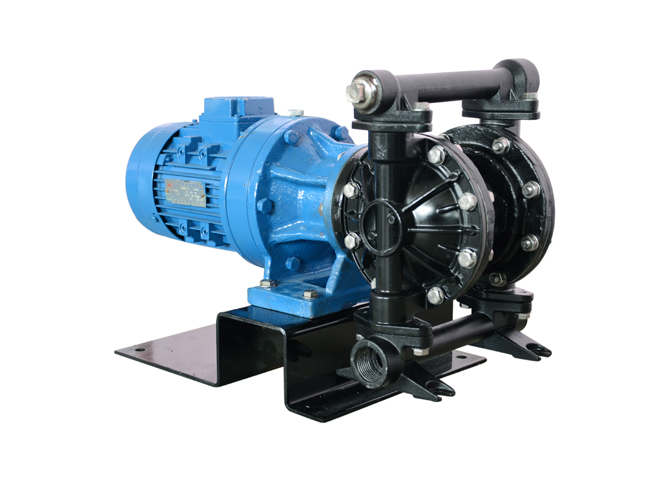

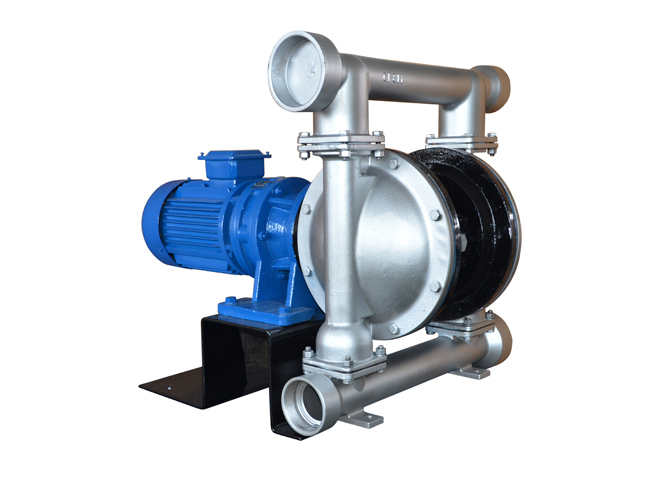

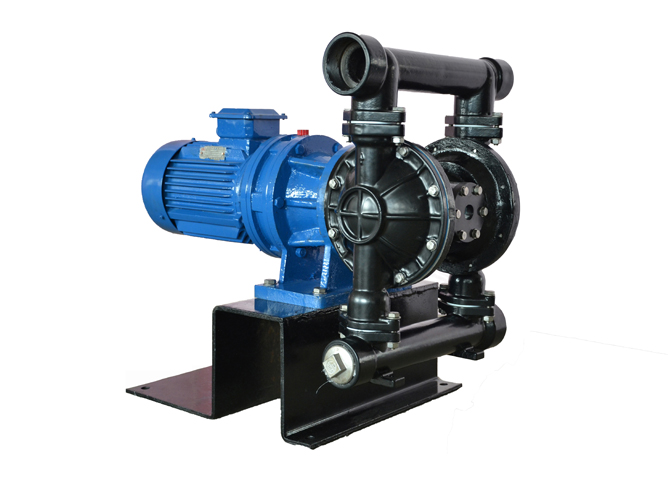

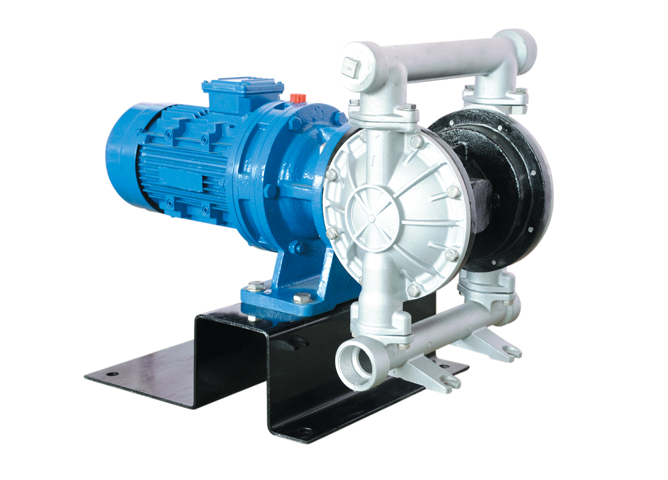

DBY-電動隔膜泵

電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，我單位目前生產的電動隔膜泵產品設計均參考美國abel公司樣機，dby型隔膜泵適用于低壓，即出口壓力≤3k9f／cm2的場合。
分享到：

產品概述
電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，我單位目前生產的電動隔膜泵產品設計均參考美國abel公司樣機，dby型隔膜泵適用于低壓，即出口壓力≤3k9f／cm2的場合。


性能特點
一、不需灌引水，自吸能力達7米以上。
二、通過性能好，直徑在1 0毫米以下的顆粒、泥漿等均可以毫不費力地通過。
三、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
四、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠，電機分為普通式和防爆式兩種。


主要用途
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置

主要技術參數

型號

流量 m3/h

揚程 m

吸程 m

電機功率 kw

最大允許通過顆粒直徑mm

dby-10

0.5

30

3

0.37

1

dby-15

0.75

30

3

0.5

1

dby-25

3.5

30

7

1.5

2.5

dby-32

4

30

7

1.5

3.5

dby-40

4.5

30

7

1.5

4.5

dby-50

6.5

30

7

2.2

8

dby-65

8

30

7

2.2

8

dby-80

16

30

7

4

10

dby-100

20

30

7

4

10


規格一覽表

型號

入口

出口

連接方式

泵體材質

inc

mm

inc

mm

npt

bspt

ansi 法蘭

din 法蘭

鑄鐵 z

鋁合金 l

不銹鋼 b

塑料 en s

襯膠 zcj

dby-10

3/8

10

3/8

10

●

●

-

-

●

●

●

-

-

dby-15

1/2

15

1/2

15

●

●

-

-

●

●

●

-

-

dby-25

1

25

1

25

●

●

-

-

●

●

●

-

●

dby-40

1?

40

1?

40

●

●

-

-

●

●

●

-

●

dby-50

2

50

2

50

●

●

●

●

●

●

●

-

●

dby-65

3

80

3

80

●

●

●

●

●

●

●

-

●


主要外型尺寸

型號

a

b

d

n-φd

l

h1

h2

dby-10

456

342

190

4-φ16

650

370

50

dby-15

456

342

190

4-φ16

650

370

50

dby-25

537

455

210

4-φ16

1060

480

60

dby-40

537

455

210

4-φ16

1060

480

60

dby-50

800

380

380

4-φ18

1510

700

85

dby-65

800

380

380

4-φ18

1510

700

85


產品結構圖
